Come comprendere i codici dei modelli della pompa? Una guida alle serie DG, D, CQ e altre pompe centrifughe

Quando si selezionano le pompe industriali, gli ingegneri e i team di acquisto spesso incontrano codici di modello come DG, D, CQ, CD e altre combinazioni di lettere.

Per molti acquirenti, queste lettere possono sembrare semplici nomi di prodotti. Tuttavia, i codici dei modelli delle pompe solitamente contengono informazioni utili sulla serie del prodotto, sulla progettazione strutturale o sulla categoria di applicazione.

Tuttavia, va notato un punto importante: non esiste uno standard di denominazione universale per le lettere dei modelli di pompa. Diversi produttori possono definire diversamente le proprie serie di prodotti. Pertanto, il significato esatto del codice di una pompa dovrebbe sempre essere confermato attraverso la documentazione tecnica del produttore.

Questo articolo prende come esempio la pompa centrifuga multistadio orizzontale serie DG per spiegare come vengono generalmente compresi i codici dei modelli di pompa e come si possono distinguere le diverse serie di pompe.

Cosa significano le lettere nei modelli di pompa?

I modelli di pompe industriali sono generalmente composti da lettere, numeri e simboli. Le lettere solitamente indicano la serie della pompa o la categoria strutturale, mentre i numeri spesso forniscono informazioni relative ai parametri di progettazione.

Per esempio:

Pompa centrifuga multistadio orizzontale serie DG

In questo modello:

• DG rappresenta la serie di pompe
• I seguenti numeri, a seconda delle regole di denominazione del produttore, possono rappresentare parametri di progettazione come flusso, prevalenza o numero di stadi

Tuttavia, il significato esatto varia tra i produttori. Gli acquirenti non dovrebbero giudicare una pompa solo dalle lettere del nome del modello. Le specifiche complete del prodotto e la documentazione tecnica costituiscono ancora la base per la scelta della pompa.

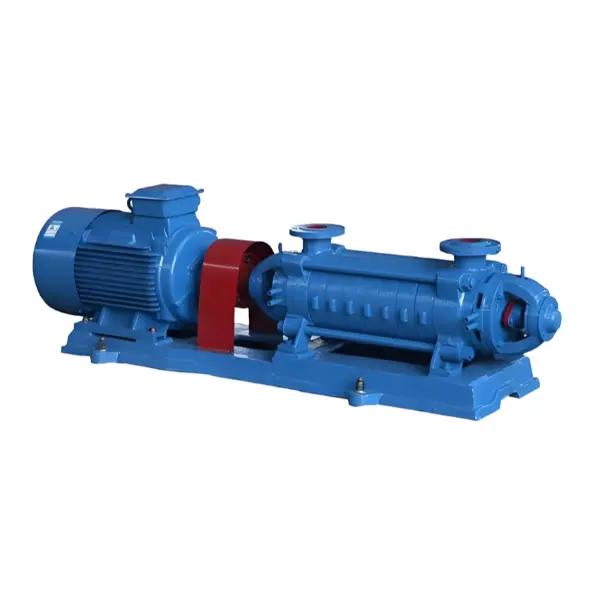

Cosa significa "DG" nelle pompe serie DG?

La pompa centrifuga multistadio orizzontale serie DG è un tipo di pompa centrifuga industriale caratterizzata da una struttura multistadio orizzontale a singola aspirazione.

La pompa Serie DG prevede generalmente le seguenti caratteristiche strutturali:

• Progettazione di installazione orizzontale
• Struttura ad aspirazione singola
• Disposizione della girante multistadio
• Design del corpo pompa componibile
• Componenti del rotore tra cui giranti e disco di bilanciamento

La pompa Serie DG è progettata per il trasferimento di liquidi che non contengono particelle solide e non hanno proprietà corrosive.

Secondo le specifiche del prodotto, l'intervallo di temperatura del liquido applicabile è:

Da -20°C a 105°C

La pressione in ingresso dovrebbe essere:

Meno di 0,6 MPa

Come comprendere i numeri nei modelli di pompe?

Oltre alle lettere, anche i numeri nei modelli di pompa forniscono informazioni importanti.

Ad esempio, alcuni modelli di pompe centrifughe multistadio possono utilizzare formati come:

DG46-50×6

In questo tipo di formato di denominazione:

• DG: serie di pompe
• 46 - solitamente correlato all'indicazione del flusso
• 50 - solitamente correlato all'indicazione della testa a stadio singolo
• 6 — numero di stadi della pompa

Tuttavia, diversi produttori possono utilizzare metodi di denominazione diversi.

Quando si seleziona una pompa, è necessario controllare il numero del modello insieme a:

• Requisiti di flusso
• Requisiti della testa
• Caratteristiche del liquido
• Temperatura operativa
• Condizioni di installazione

Perché esistono serie di pompe diverse?

Le applicazioni industriali hanno requisiti operativi diversi. I produttori solitamente sviluppano diverse serie di pompe in base alla struttura della pompa, al design idraulico, ai metodi di tenuta e alle condizioni di applicazione.

Struttura della pompa

Serie diverse possono avere strutture diverse, come ad esempio:

• Design orizzontale o verticale
• Struttura monostadio o multistadio
• Differenti disposizioni di aspirazione

Ogni progetto è sviluppato per requisiti applicativi specifici.

Progettazione idraulica

La progettazione idraulica interna di una pompa influisce sul modo in cui viene trasferita l'energia liquida.

Una pompa centrifuga multistadio utilizza più giranti disposte sul rotore, mentre una pompa monostadio utilizza una girante. La differenza strutturale influisce sul modo in cui viene selezionata la pompa per un sistema specifico.

Progettazione della tenuta dell'albero

Le serie di pompe possono differire anche nelle disposizioni di tenuta.

• Tenuta meccanica
• Sigillo di imballaggio

La struttura di tenuta appropriata dipende dal design della pompa e dai requisiti operativi.

Qual è la differenza tra le pompe serie DG e D?

In molte classificazioni tradizionali delle pompe, le pompe delle serie D e DG sono associate a strutture di pompe centrifughe multistadio orizzontali.

Tuttavia, la differenza esatta tra D e DG dipende dalla classificazione del prodotto del produttore.

Non è corretto presumere semplicemente che la DG sia sempre migliore della D, o che D e DG siano tipi di pompe completamente diversi.

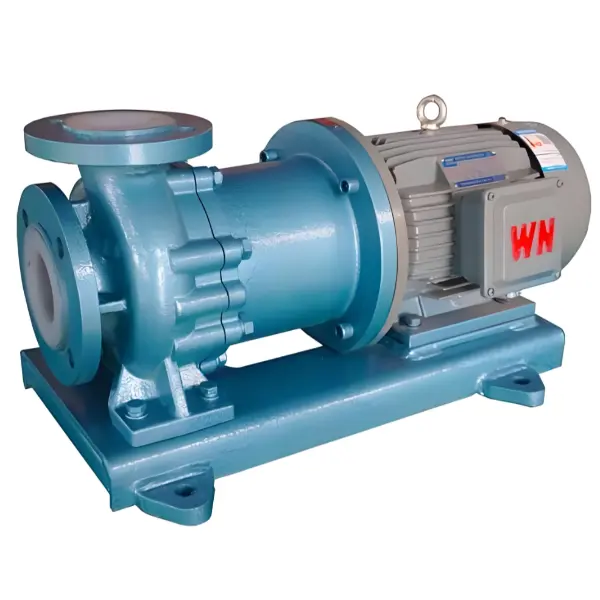

Cosa significa CQ nei modelli di pompa?

A differenza delle pompe della serie DG, CQ non è un'abbreviazione universale utilizzata da tutti i produttori di pompe.

Diverse aziende possono utilizzare CQ come codice di serie del prodotto per diversi modelli di pompe.

Quando si controlla una pompa della serie CQ, gli acquirenti devono confermare tramite:

• Catalogo del produttore
• Specifiche del prodotto
• Disegni tecnici
• Descrizioni dei prodotti

L'interpretazione corretta dipende dal sistema di classificazione del produttore.

Come identificare rapidamente la serie di pompe giusta?

Confermare il mezzo di pompaggio

Primo controllo:

• Quale liquido verrà trasferito?
• Contiene particelle solide?
• È corrosivo?

Ad esempio, la pompa della serie DG è progettata per liquidi senza particelle solide o proprietà corrosive.

Controllare le condizioni operative

Le condizioni importanti includono:

• Temperatura del liquido
• Pressione di ingresso
• Requisiti di sistema

Comprendere la struttura della pompa

Prima di selezionare una pompa, confermare:

• Design a stadio singolo o multistadio
• Struttura orizzontale o verticale
• Tipo di aspirazione

Rivedere le informazioni tecniche complete

Il nome del modello della pompa è solo il primo passo. La selezione professionale dovrebbe considerare anche le specifiche del prodotto, i disegni tecnici, i requisiti operativi e le raccomandazioni del produttore.

Perché gli acquirenti dovrebbero comprendere i codici dei modelli delle pompe?

Migliore comunicazione con i fornitori

Conoscere il significato di base delle serie di pompe aiuta gli acquirenti a descrivere le loro esigenze in modo più chiaro.

Evitare selezioni errate

Comprendere la classificazione delle pompe riduce il rischio di scegliere una pompa basandosi solo sull'aspetto o sul prezzo.

Confronto dei prodotti più semplice

Gli acquirenti possono confrontare le diverse famiglie di pompe in modo più efficace comprendendone le differenze strutturali.

I codici modello della pompa come DG, D e CQ vengono utilizzati per identificare diverse serie di pompe o categorie di progettazione.

La pompa centrifuga multistadio orizzontale serie DG rappresenta un design di pompa caratterizzato da una struttura multistadio orizzontale ad aspirazione singola per il trasferimento di liquidi puliti idonei in condizioni operative specificate.

Tuttavia, le lettere di pompaggio da sole non possono determinare se un prodotto è adatto per un'applicazione specifica.

Il metodo di selezione corretto consiste nel valutare le condizioni operative complete, inclusi il mezzo pompato, la temperatura, i requisiti di pressione, le condizioni di installazione e le specifiche tecniche fornite dal produttore.
