Descrizione del prodotto

La linea di produzione di piombo rosso utilizza un nuovo processo che coinvolge la fusione continua e la polverizzazione in una fornace di Barton, granulazione e ossidazione profonda e raffreddamento rapido in un letto in movimento. Utilizzando una calcinazione del letto in movimento e un rapido processo di raffreddamento, le particelle solide si muovono continuamente verso il basso in uno stato denso, evitando collisioni e intenso attrito, con conseguente tasso di rottura molto basso. Il reattore a letto in movimento ha un'elevata inerzia termica e fluttuazioni di temperatura minima, soddisfacendo completamente i requisiti di temperatura di reazione. Il tempo di permanenza del materiale nel letto in movimento è lungo e uniforme, garantendo un lungo tempo di reazione. Lo scambio di calore controcorrente tra il materiale e il gas di combustione calda controlla la temperatura di scarico, utilizzando in modo efficiente l'energia termica e mantenendo un sistema semplice. All'interno del letto, il materiale si sposta gradualmente da bassa temperatura a temperature elevate e poi torna a bassa temperatura, eliminando la generazione di vapore di piombo. Rispetto al metodo del forno elettrico, questo processo consuma solo il 30% dell'energia e costa solo il 20% del processo originale.

Il processo di produzione dell'attrezzatura prevede un processo di fusione e polverizzazione continua del fornace di Barton, seguito da granulazione, seguito da ossidazione profonda e raffreddamento rapido in un letto in movimento. Utilizzando una calcinazione del letto in movimento e un rapido processo di raffreddamento, le particelle solide si muovono continuamente verso il basso in uno stato denso, evitando collisioni e intenso attrito, causando una velocità di rottura molto bassa. Il reattore a letto in movimento vanta un'elevata inerzia termica e fluttuazioni di temperatura minima, soddisfacendo completamente i requisiti di temperatura di reazione. Il tempo di permanenza del materiale nel letto in movimento è lungo e uniformemente distribuito, garantendo un lungo tempo di reazione. Lo scambio di calore controcorrente tra il materiale e il gas di combustione calda controlla la temperatura di scarico, utilizzando in modo efficiente l'energia termica e mantenendo un sistema semplice. All'interno del letto, il materiale si sposta gradualmente da bassa temperatura a temperature elevate e poi torna a bassa temperatura, eliminando la generazione di vapore di piombo. Rispetto al metodo del forno elettrico, questo processo consuma solo il 30% dell'energia e ha solo il 20% dei costi energetici del processo originale.

1. Sezione di fresatura di Barton

Numero di serie	Nome del dispositivo	Numero di unità	Parametri del dispositivo	Produttore	Osservazione	Dimensioni	peso	energia
1	Carrello di piombo combinazione grande / piccola	4	Frame Q235, 10## canale in acciaio, piastra piatta 10 mm	Huarong	Cuscinetti NSK (6206/6207), Motore universale (efficienza energetica secondaria), GUOMAO RIDUCER (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0.8t/set	0,75kW/unità
2	Forno di fusione piombo	4	Furnace Core 310s in acciaio inossidabile, spessore 12 mm, Shell 3mm, Coperchio fornace 12mmq235, Tubo di riscaldamento 310Sφ16mm*1,5 mm, Livello di isolamento 300 mm	Huarong	Riscaldamento interno e riscaldamento esterno, La temperatura di progettazione dell'attrezzatura è 0-550 ℃, dotato di sensore di temperatura	130011001650	1.5T/set	Esterno 18KW/unità 24kW interno/unità
3	Busφ1380	4	Acciaio inossidabile 310S, in acciaio inossidabile a barrelφ12mm 304, Bottomφ80mm, Shell esterno Q235 3mm, strato di isolamento 80mm, albero principale110mm	Huarong	Acciaio inossidabile 310S (resiste alla temperatura di 1180 ° C), Motore universale (livello di efficienza energetica 2), Cuscinetti NSK, intervallo di temperatura di progettazione dell'attrezzatura di 0-600 ° C, dotato di sensore di temperatura, velocità di 210 giri / min	270018002550	3.0t/set	30kW/unità
4	Cabinet di controllo	4	1,5 mm per il corpo della scatola e 2,0 mm per il pannello della porta	Shanghai Haofuman	Conplc e touchscreen	8008002000	0.2/unità

2. Sezione di granulazione

Numero di serie	Nome del dispositivo	Numero di unità	Parametri del dispositivo	Produttore	Osservazione	Dimensioni	peso	energia
1	smerigliatore	4	Velocità del mandrino 3900R/min, macinare finezza 320 mesh, Output 480 kg/h, Volume d'aria all'uscita 2170m³/H (nessun carico), velocità dell'aria all'uscita 35m/s (senza carico)	CHANGZHOU Wuhan Airlines	Tra cui telaio, copertura, compensatore, ammortizzatore, V-BELTC4064	1100580840	1.5T/set	30kW/unità
2	Motore da 30kW	4	Efficienza energetica secondaria	globale	Puleggia
3	Macchina per granulazione	4	Barrel Sus304 (6 mm), telaio 16#	Huarong	Dotato di polvere Chamberq235 (1,5 mm), Guomao Reduttore (CZ350-8-11), Motore Huanqiu (efficienza energetica secondaria)	280012502000	1.4T/unità	7.5kW/unità
4	ascensore	1		Mangzhou Plastic Mervers	Acciaio al carbonio, secchio metallico a catena (acciaio inossidabile)	10005006000	2.5T/set	3kW/unità
5	SkirtConveyor	2	Lunghezza: 9500mm, larghezza (superficie di trasporto) 400 mm, velocità 10m/min	Mangzhou Plastic Mervers	Acciaio al carbonio, bordo della gonna in PVC, Completamente sigillato con due tramogge e ricevere trogoli, Output 40T/giorno	9500400500	1.5T/unità	3kW/unità
6	Casella di controllo (con touchscreen)	2		Shanghai Haofuman		43010001000	0,1T/unità
7	Serbatoio di stoccaggio	1	SUS304 (3 mm), Volume 1,8 m³	Huarong		Φ1200*7000	2t/unità

3. Sezione di rimozione della polvere

Numero di serie

Nome del dispositivo

Numero di unità

Parametri del dispositivo

Produttore

Osservazione

Dimensioni

peso

energia

1

Collezionista di polvere a impulsi da 72 borse

10

Area di filtrazione 54㎡,

Concentrazione della polvere <15g/m³,

Efficienza 99,5%, Box Q235 (3 mm)

Huarong

Compresa la borsa a impulsi,

controller,

separatore di acqua petrolifera,

Motore universale (livello di efficienza energetica 2),

Cuscinetto NSK (FC207),

Guomao Reduttore (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5T/unità

1,5 kW/unità

2

Fan 11kW

6

Alloggiamento Q235 (4 mm)

Nantong Gaonan

Compresa l'importazione ed esportazione,

Motore globale (efficienza energetica secondaria)

1000*800*1500

0.4T/unità

11kW/unità

4. Sezione di screening

Numero di serie	Nome del dispositivo	Numero di unità	Parametri del dispositivo	Produttore	Osservazione	Dimensioni	peso	energia
1	Setaccio esagonale	2	Alloggiamento Q235 (3 mm), Screen SUS304 (10 mesh, 18 mesh)	Huarong	NSK6312, MACCHINE PIEDI 12060TUBO SQUATO, Motore Huanqiu (efficienza energetica secondaria), Guomao Reduttore (BWD1-59-Y1.5-2P)	3000120 03000	1.5T/set	1,5 kW/unità
2	Crusher	2	Alloggiamento Q235 (12 mm), Screen SUS304 (12 mesh)	Huarong	Guomao Reduttore (BWD3-43-Y2.2-2p), Motore Huanqiu (efficienza energetica secondaria)	1000300400	0,3T/unità	2,2 kW/unità
3	Tramoggia	20	Cilindro Q235 (3 mm), Machine Foot L5#, Volume 0.15㎡	Huarong		Q159*5000	1.1T/unità
4	scatola di controllo	2		Shanghai Haofuman	Conplc e touchscreen	43010001000	0.1/unità
5	Trasmettere coclea	6	Materiale a guscio SUS304, φ133*4.5	Huarong	Guomao Reduttore (BWD2-43-Y1.5-2p), Motore Huanqiu (efficienza energetica secondaria), NSKFC207	Φ159*4000	0.8t/set	1,5 kW/unità

5. Sezione di sinterizzazione

Numero di serie	Nome del dispositivo	Numero di unità	Parametri del dispositivo	Produttore	Osservazione	Dimensioni	peso	energia
1	Sintering Moving Led	6	Cilindro bodyφ650mm, Materiale SUS304 (6 mm), lunghezza di ossidazione 8m, Controllo del sensore di temperatura 17 punti	Huarong	Compresi il tubo principale, la valvola a gas, compensatore, valvola a farfalla	1200*7500	2.5T/set
2	Metro rotorflow di vetro	6	gas	Fabbrica di strumenti Dongtai		15005001500	0,3T/unità
3	Silo di prodotto semifinito	6	Barrel Q235 (3 mm)	Huarong		Φ800*1200	0,3T/unità
4	Furnaceelettrico fornace di carburante	6	Shell Sus310s (6 mm), Tubo di riscaldamento SUS310S, φ12.5*1.5	Huarong		Φ400*2500	0.8t/set	80kW/unità
5	Collezionista di polvere a impulsi da 72 borse	6	Area di filtrazione 54㎡, Concentrazione della polvere <15g/m³, Efficienza 99,5%, Box Q235 (3 mm)	Huarong	Compresi sacca a polso, controller, separatore di acqua petrolifera, Motore universale (livello di efficienza energetica 2), Cuscinetto NSK (FC207), Guomao Reduttore (BWD2-43-Y1.5-2P)	250015003900	2.5T/unità	1,5 kW/unità

Numero di serie	Nome del dispositivo	Numero di unità	Parametri del dispositivo	Produttore	Osservazione	Dimensioni	peso	energia
6	11kwfan	6	Alloggiamento Q235 (4 mm)	Nantong Gaonan	Compresa l'importazione ed esportazione, Motore globale (efficienza energetica secondaria)	10008001500	0.4T/unità	11kW/unità
7	L51 ROOTS BLOWER	6	Velocità 980r/min, Flusso di ingresso 13,6 m³/min, dotato di motore a 6 stadi da 380 V11KW	Shandong Ruibo	Inclusi silenziatori di ingresso e outlet e base	100008001000	1t/unità	15kW/unità
8	Letto di raffreddamento	6	Barrel Q235 (6 mm)	Huarong		8005001000	0,3T/unità
9	Silo prodotto finito, macchina vibrante	6	Barrel Q235 (6 mm)	Huarong		400400500	0,1T/unità
10	Cabinet di controllo (WithPlc, touchscreen)	3		Shanghai Haofuman		4508001850	0,25/unità

Numero di serie	Nome del dispositivo	Numero di unità	Parametri del dispositivo	Produttore	Osservazione	Dimensioni	peso	energia
11	Assista a spirale	6	Alloggiamento Q235, Φ89*4.5	Huarong	Guomao Reduttore (BWD1-43-Y0.75-2P), Motore Huanqiu (efficienza energetica secondaria)	8008001600	0,3T/unità	0,75kW/unità
12	Alimentatore	2	Alloggiamento Q235, Φ219615000	Huarong	Guomao Reduttore (BWD3-43-Y2.2-2p), Motore Huanqiu (efficienza energetica secondaria)	40040015000	0.8t/set	2,2 kW/unità
13	Scatola di archiviazione	1	Alloggiamento Q235 (6 mm)	Huarong			1t/unità
14	Computer e monitor	1		marca

6. Sezione di raccolta della polvere di emissione di scarico

Numero di serie	Nome del dispositivo	Numero di unità	Osservazione	Dimensioni	peso
1	Sala di pretrattamento	1
2	Q = 75000m3/h	1	Con display di pressione differenziale e controller del programma di pulizia
3	Filtro Hepa	27
4	Fan di bozze indotto	1	Q = 75000m3/H, P = 3800pa Motore di frequenza variabile, K = 110-132KW
5	Piattaforma di test	1
6	Tubo di scarico e telaio bene	1	φ1450*4mm H = 18m
7	Sistema di controllo elettronico	1	Delta Inverter

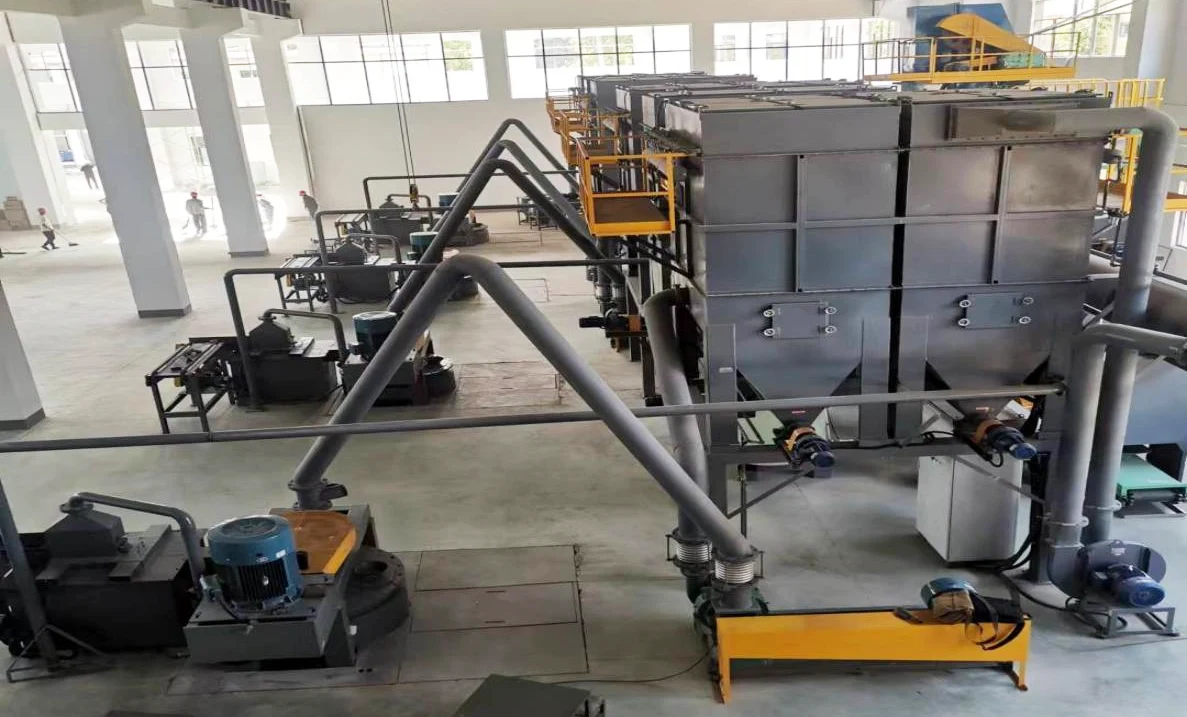

Processo di linea di produzione di piombo rosso granulare:

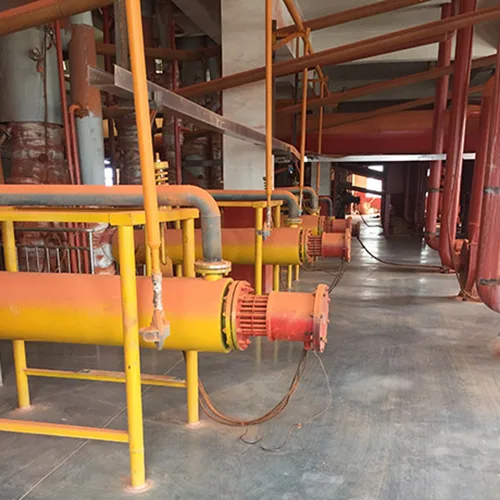

Red Lead Production Line Equipment

Elenco delle attrezzature per la linea di produzione di frantumazione granule (speciale)

Sezione di schiacciamento

Numero di serie	Nome del dispositivo	Numero di unità	Parametri del dispositivo	Produttore	Osservazione	Dimensioni	peso	energia
1	Silo, trasportatore a vite	2	Alloggio Q235, φ89*4.5	Huarong	Motore di regolazione della velocità	8008001600	0,3T/unità	1,5 kW/unità
2	Pulverizzatore ultrafino	2	Velocità del mandrino 3900R/min, macinare finezza 320 mesh, Output 480 kg/h, Volume d'aria all'uscita 2170m³/H (nessun carico), velocità dell'aria all'uscita 35m/s (senza carico)	Shengzhou, Zhejiang	Tra cui telaio, copertura, compensatore, ammortizzatore, Motore universale (efficienza energetica secondaria)	22009001800	1.5T/set	Host 22KW/unità Estensione 4KW/unità
3	Collezionista di polvere a impulsi da 72 borse	2	Area di filtrazione 54㎡, Concentrazione della polvere <15g/m³, Efficienza 99,5%, Box Q235 (3 mm)	Huarong	Compresi sacca a polso, controller, separatore olio-acqua, valvola elettrica, Motore universale (livello di efficienza energetica 2), Cuscinetto NSK (FC207), Guomao Reduttore, (BWDZ-43-Y1.5-2P)	250015003900	2t/unità	1,5 kW/unità
4	Fan 18.5kW	2	Alloggiamento Q235 (4 mm)	Nantong Gaonan	Tra cui importazione ed esportazione, motore globale (efficienza energetica secondaria)	12006001500	0.6T/unità	18.5kW/unità
5.	Collezionista di polvere a impulsi da 72 borse	2	Area di filtrazione 54㎡, Concentrazione della polvere <15g/m³, Efficienza 99,5%, Box Q235 (3 mm)	Huarong	Compresi sacca a polso, controller, separatore olio-acqua, valvola elettrica, Motore universale (livello di efficienza energetica 2), Cuscinetto NSK (FC207), Guomao Reduttore, (BWDZ-43-Y1.5-2P)	150015003900	1t/unità	1,5 kW/unità

Numero di serie	Nome del dispositivo	Numero di unità	Parametri del dispositivo	Produttore	Osservazione	Dimensioni	peso	energia
6	Casella di controllo (conplc, touchscreen)	2		Shanghai Haofuman		43010001000	0.1/unità
7	Fan da 7,5 kW	2	Alloggiamento Q235 (4 mm)	Nantong Gaonan	Compresa l'importazione ed esportazione, Motore globale (efficienza energetica secondaria)	600600800	0,3T/unità	7.5kW/unità
8	Macchina da imballaggio automatico a gravità	2	Capacità di imballaggio: 40-100 borse/ora, Range di pesatura: 25 kg/borsa, Accuratezza di pesatura ± 0,2-0,3%, Potenza 5.5KW	Wuxi Bangyao	Velocità di cucito: 1800 giri / min, Spessore di cucito: 8 mm, Lunghezza del punto: 6,5-11 mm, rottura del filo automatico	200010002500	1.5T/set	5,5 kW/unità
9	Alimentatore a forma di stella	4	V = 60-80 ℃, Pressione dell'aria 7236, portata 3167, velocità 2800r/min	Jiangyin Fuxin		400*800	0,2 t/unità	1,5 kW/unità
10	Serbatoio di stoccaggio	2	Sus304 (6 mm), Volume 1,8 m³	Huarong	Barrel Sus304 (6 mm)	Φ1800*3000	1.2T/unità

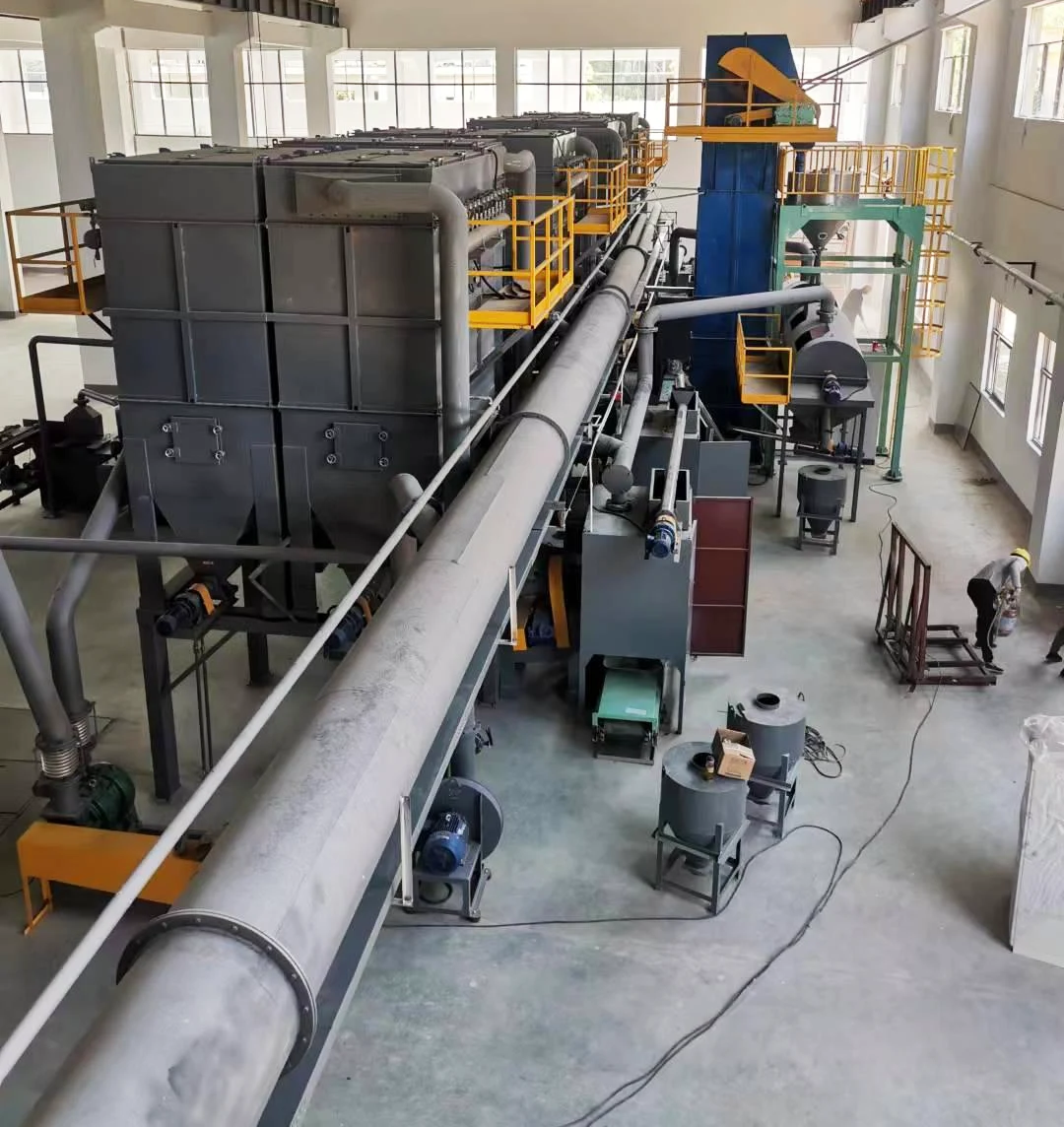

Schiacciando il processo della linea di produzione:

Red Lead Production Line Equipment

Nel panorama industriale competitivo, le apparecchiature di produzione efficienti e affidabili sono cruciali. L'attrezzatura della linea di produzione di piombo rosso è progettata per soddisfare i più alti standard di produzione, garantendo una qualità costante e un'efficienza ottimale. Di seguito, forniamo una panoramica completa delle caratteristiche chiave e delle specifiche di questa apparecchiatura avanzata.

Caratteristiche chiave dell'attrezzatura di linea di produzione di piombo rosso

· Elaborazione ad alta precisione: assicura che il piombo rosso prodotto soddisfi gli standard di qualità più rigorosi.

· Efficienza energetica: minimizza i costi operativi mantenendo la produzione di produzione.

· Funzionamento intuitivo: un'interfaccia utente intuitiva semplifica il controllo e il monitoraggio del processo di produzione.

· Design a misura di manutenzione: facile accesso per la manutenzione, garantendo tempi di inattività minimi e massima produttività.

· Parametri personalizzabili: gli operatori possono regolare i parametri chiave come temperatura, pressione e velocità per ottimizzare le condizioni di produzione.

· Costruzione di materiali robusti: costruito con materiali di alta qualità per resistere a condizioni operative dure e garantire la longevità.

Perché scegliere l'equipaggiamento della linea di produzione di piombo rosso?

· Prestazioni ottimizzate: garantisce che il piombo rosso venga prodotto con la massima qualità possibile, soddisfacendo le esigenze dei moderni standard industriali.

· Costi: nonostante le sue caratteristiche avanzate, l'attrezzatura è progettata per essere conveniente, offrendo un elevato rendimento degli investimenti.

· Versatilità: adatto a una vasta gamma di applicazioni, dalle industrie tradizionali ai settori emergenti.

· Supporto e servizio: supportato da supporto e servizio completo, garantendo che gli utenti possano fare affidamento sull'attrezzatura per le operazioni a lungo termine.
