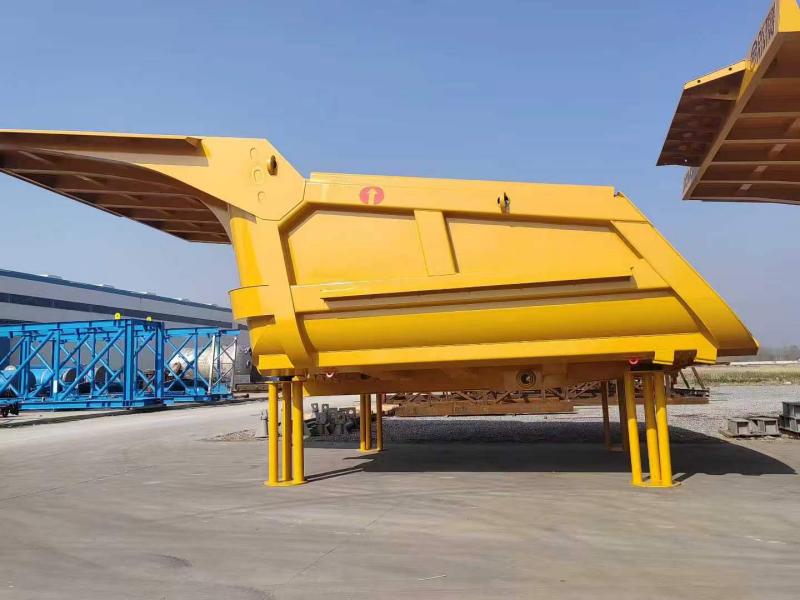

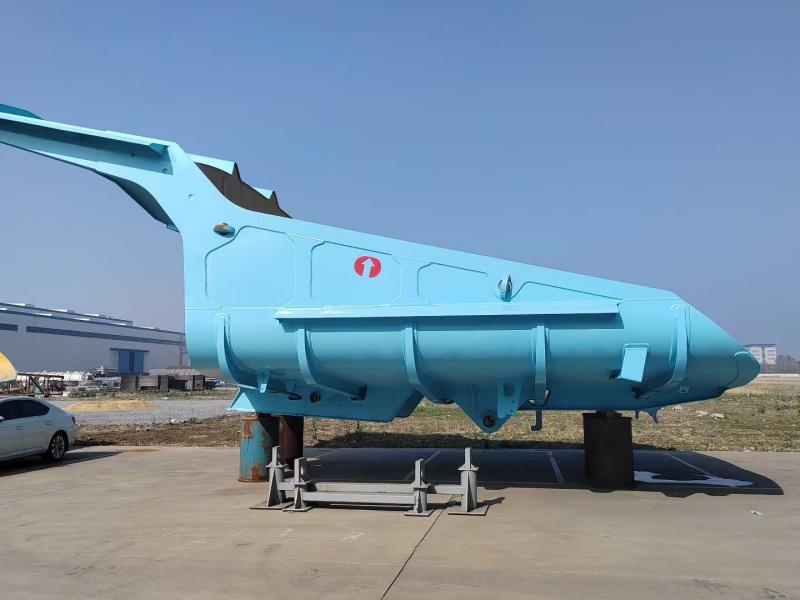

Cassone di carico di un autocarro con cassone ribaltabile minerario per carichi pesanti

Il cassone di carico dell'autocarro con cassone ribaltabile minerario per carichi pesanti Hongsheng è progettato avendo come premessa fondamentale le condizioni operative reali e difficili dei siti minerari; integra perfettamente piastre in acciaio ad alta resistenza e resistenti all'usura e una struttura ottimizzata tramite l'analisi degli elementi finiti con il sistema di sollevamento idraulico dell'autocarro con cassone ribaltabile. Allontanandosi dai tradizionali design rettangolari a fondo piatto, questo cassone di carico adotta un profilo a pala senza portellone posteriore caratterizzato da una pendenza continua. Questo design è completato da una disposizione a strati di acciai resistenti all'usura NM400/NM450 a doppia qualità: NM450 è utilizzato per il pavimento e le zone ad alta usura per resistere all'abrasione da scorrimento, mentre NM400 è applicato alle zone di impatto e alle piastre di protezione superiore per assorbire lo shock della caduta di rocce. Inoltre, la struttura scheletrica esterna, composta da cinque nervature longitudinali e nove trasversali, combinata con un design di transizione ad arco arrotondato, disperde efficacemente lo stress sotto carichi pesanti, prevenendo così la rottura della saldatura e la deformazione della piastra.

Definizione del prodotto e identità principale

Cos'è il cassone Rongsheng Cargo di un autocarro con cassone ribaltabile minerario per carichi pesanti?

Si tratta di un pianale di carico monoscocca completamente saldato, studiato appositamente per camion minerari a trasmissione meccanica di classe da 50 a 100 tonnellate. Progettato senza un portellone posteriore tradizionale (con cancello), il corpo Cargo di un autocarro con cassone ribaltabile minerario per carichi pesanti utilizza una forma a "paletta" o "bulldozer". Questa geometria sposta il baricentro in avanti durante il sollevamento, creando un piano di scorrimento naturale.

Indicatori di identità chiave:

Costruzione: saldatura robotizzata al 100% + manuale a piena penetrazione.

Geometria: pavimento curvo (stile banana) con angolo di coda posteriore ascendente.

Hardware: protezioni integrate contro l'espulsione delle rocce e alette di rotazione rinforzate.

Vantaggi tecnici e superiorità ingegneristica

1. Il design inclinato "pavimento fantasma" (riporto zero)

La nostra analisi ingegneristica dei siti minerari globali ha rivelato che i corpi rettangolari standard trattengono fino a 3-5 tonnellate di materiale appiccicoso per ciclo. Rongsheng ha risolto questo problema eliminando il pavimento piatto. Il cassone del carico dell'autocarro con cassone ribaltabile minerario per carichi pesanti presenta un aumento continuo di 13 gradi dalla protezione della cabina alla punta posteriore. Questo effetto "pavimento vivo" utilizza l'accelerazione di gravità. Quando il paranco si innesta, il carico si frattura e scivola con un unico movimento. Niente più scavi, niente più colpi di martello contro un carico congelato.

2. Scienza dei materiali: stratificazione strategica NM400 e NM450

La scelta della giusta qualità di acciaio rappresenta un equilibrio tra resistenza agli urti e pura durata all'usura -1. Non utilizziamo un unico grado per l'intera unità; utilizziamo una strategia "Bi-Grade".

Pavimento e pareti laterali inferiori (usura elevata): dotato di NM450 per una resistenza superiore all'abrasione da scorrimento (durezza 420–480 HB).

Pareti laterali superiori e tettuccio anteriore (impatto elevato): dotato di NM400 per tenacità e stabilità della saldatura superiori (durezza 360–440 HB).

Questa combinazione garantisce che il cassone del dumper da miniera per carichi pesanti assorba lo shock della caduta di massi da 500 kg senza rompersi (NM400), mentre il pavimento devia la resistenza costante del trasporto (NM450).

3. Integrazione dello scheletro "a cinque costole e a nove longitudinali".

Le simulazioni dell'analisi degli elementi finiti (FEA) hanno mostrato che le fratture da stress hanno tipicamente origine nei cordoni di saldatura tra il pavimento e gli irrigidimenti. Pertanto, invece di saldare semplicemente le traverse su una piastra piana, integriamo la struttura portante nel guscio. Il design reticolare esterno "Cinque longitudinali e Nove croci" funge da traliccio. Distribuisce la massa caricata di oltre 60 tonnellate sull'intera guida del telaio, prevenendo la deformazione a "buccia di banana" comune nei prodotti della concorrenza.

Caratteristiche principali e design funzionale

Geometria di deflessione della roccia ottimizzata

Il tettuccio anteriore si estende verso l'esterno e verso l'alto con un angolo di 45 gradi. Questo svolge due funzioni critiche per il cassone del carico di un autocarro con cassone ribaltabile minerario per carichi pesanti:

Protezione: devia i massi lontano dal tetto della cabina e dal parabrezza.

Espansione del volume: aumenta la capacità di colpire senza alzare pericolosamente il baricentro.

Zona di impatto della coda rinforzata

Il bordo posteriore è dotato di una striscia antiusura NM450 a doppio spessore. Durante il trascinamento all'indietro (una pratica comune per pulire le piattaforme di scarico), i corpi standard si deformano. La nostra coda rinforzata mantiene la sua forma lineare, garantendo la corretta tenuta del portellone (se in dotazione).

Scheda Tecnica (Specifiche)

Specifiche standard per il cassone da carico di classe 60 tonnellate di un autocarro con cassone ribaltabile minerario per carichi pesanti. Ingegneria personalizzata disponibile per altri carichi utili.

Perché scegliere Rongsheng per soluzioni minerarie pesanti?

La scelta di un fornitore di beni strumentali è una decisione strategica. Jiangsu Rongsheng Import And Export Co., Ltd. si differenzia attraverso il "supporto tecnico metallurgico". Non siamo una società commerciale; siamo ingegneri.

Il vantaggio metallurgico: poiché la nostra società madre è specializzata nella lavorazione dell'ossido di piombo e nell'industria pesante (apparecchiature per la produzione di ossido di piombo, ingegneria termica), possediamo una comprensione intrinseca dello stress ad alta temperatura e dei cambiamenti della struttura cristallina nell'acciaio -1. Applichiamo questa "logica dello stress termico" alla saldatura delle carrozzerie dei nostri camion, garantendo che le ZTA (zone interessate dal calore) siano ridotte al minimo.

Fabbricazione personalizzata: non manteniamo un inventario "unico per tutti". Ciascun cassone Cargo di un autocarro con cassone ribaltabile da miniera per carichi pesanti è sottoposto a reverse engineering per adattarsi ai punti di montaggio specifici del telaio (perni di articolazione e telai delle scale) della flotta esistente (CAT, Komatsu, BelAZ o XCMG).

Garanzia sull'integrità strutturale: Offriamo una garanzia strutturale standard contro le fessurazioni sulle piastre del pavimento principale, a testimonianza del nostro trattamento termico di distensione post-saldatura.

Profilo aziendale e impronta globale

Jiangsu Rongsheng Importazione ed esportazione Co., Ltd. ha le sue radici profonde nella produzione pesante. Iniziando con linee di produzione di ossido di piombo ad alta complessità (che servono i settori delle batterie, del vetro e della ceramica), l'azienda ha ampliato la propria esperienza nella "movimentazione di carichi pesanti" nel settore della logistica mineraria.

Le nostre competenze principali:

Focus ricerca e sviluppo: guidato da ingegneri senior con oltre 10 anni di esperienza nell'applicazione dell'acciaio antiusura.

Servizio globale: forniamo consulenza tecnica in loco per le prime installazioni.

La qualità al primo posto: ogni carrozzeria di un dumper da miniera per carichi pesanti è sottoposta a ispezione con particelle magnetiche (MPI) per rilevare difetti di saldatura sotto la superficie prima della sabbiatura e della verniciatura.

Raccomandazioni per il trasporto e l'installazione

Date le dimensioni volumetriche del cassone del carico di un autocarro con cassone ribaltabile minerario per carichi pesanti, la spedizione viene generalmente effettuata tramite contenitori flat rack o navi break-bulk.

Preassemblaggio: il corpo viene saldato come un pezzo unico.

Trattamento superficiale: primer epossidico bicomponente (protezione dalla corrosione per il trasporto marittimo) + rivestimento finale in poliuretano (resistenza ai raggi UV).

Installazione in loco: il nostro team fornisce istruzioni imbullonate per l'allineamento del cilindro di sollevamento per evitare la torsione del nuovo corpo.

Domande frequenti (FAQ)

D: Posso montare la carrozzeria Cargo su un telaio di camion di una marca diversa (ad esempio un Komatsu HD785)?
R: Sì. Jiangsu Rongsheng Import And Export Co., Ltd. progetta il cassone di carico di un autocarro con cassone ribaltabile minerario per carichi pesanti in modo che sia indipendente dal marchio. Abbiamo bisogno delle dimensioni originali del telaio (diametro del perno di articolazione, larghezza del telaio della scala, corsa del cilindro di sollevamento) per realizzare il corretto sottotelaio di montaggio.

D: Come faccio a scegliere tra un corpo con cancello e un corpo con paletta senza cancello?
R: Se si trasporta sabbia fine o aggregato, un cancello impedisce la "dentatura a denti di sega" del cumulo. Se trasportate roccia esplosa o detriti di demolizione, il nostro design standard della pala senza porta offre velocità di scarico più elevate e zero manutenzione della porta. Ti consiglieremo in base alla densità del materiale.

D: Qual è il tempo di consegna per un cassone di carico per autocarro con cassone ribaltabile da miniera per carichi pesanti con specifiche personalizzate?
R: I corpi standard richiedono 30-45 giorni. La fabbricazione personalizzata (inclusa la revisione dei disegni e la realizzazione dei modelli) richiede 45-60 giorni, più il tempo di transito del trasporto marittimo.

D: Fornite i bulloni del rivestimento?
R: Sì. Forniamo il kit hardware completo, compresi i rivestimenti a testa quadrata e le rondelle in gomma per lo smorzamento delle vibrazioni, garantendo che i rivestimenti NM450 rimangano aderenti alla piastra del pavimento principale.

Contattare il supporto tecnico

Hai requisiti specifici di carico utile o modelli di usura della tua flotta attuale?

Contattaci/ Il nostro dipartimento di ingegneria pressoJiangsu Rongsheng Importazione ed esportazione Co., Ltd.Forniremo una previsione di usura basata sull'analisi degli elementi finiti (FEA) per il corpo di carico di un autocarro con cassone ribaltabile minerario per carichi pesanti, specificatamente per le condizioni del sito minerario.
