Miscelatore per cesoie per aratro

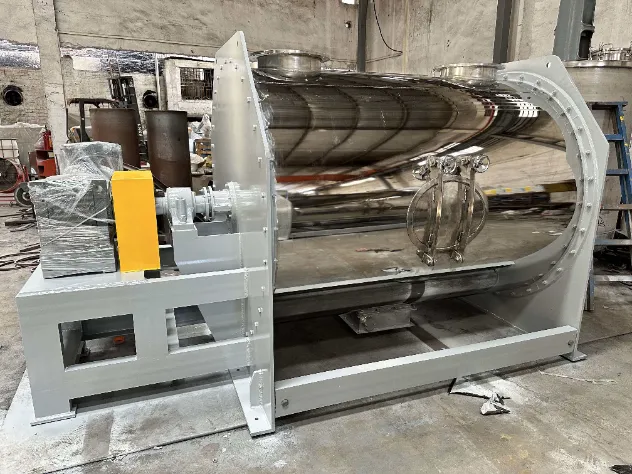

Questo miscelatore a taglio orizzontale è un'efficiente apparecchiatura di miscelazione progettata per materiali misti in polvere, granulari e solido-liquido. È ampiamente utilizzato nei processi di miscelazione di stabilizzanti calcio-zinco, additivi PVC, malte secche, materie prime chimiche e altri materiali. Il corpo principale è realizzato in acciaio inossidabile lucidato a specchio, resistente alla corrosione e facile da pulire, soddisfacendo pienamente i requisiti di igiene e processo dell'industria chimica, dei materiali da costruzione e di altri settori.

L'attrezzatura adotta una struttura a cilindro orizzontale con un telaio rigido in acciaio, garantendo un funzionamento stabile senza scosse. La parte di trasmissione è ben protetta, silenziosa e di facile manutenzione, adatta per la produzione continua e in lotti.

Struttura e configurazione principale

Cilindro e telaio

Il cilindro è realizzato in acciaio inossidabile SUS304 con interno ed esterno lucidati a specchio, senza angoli morti, facile da pulire. Entrambe le flange terminali adottano una struttura a bullone a sgancio rapido per una facile ispezione e pulizia interna. Il telaio è realizzato in acciaio al carbonio verniciato con elevata resistenza e buona stabilità, nessuna deformazione durante l'uso a lungo termine. Le porte di alimentazione sono posizionate nella parte superiore del cilindro e sul lato è presente un portello ad apertura rapida per l'osservazione e la manutenzione del materiale.

Sistema dell'albero dell'aratro

Sull'albero principale sono installati più set di lame di miscelazione a forma di aratro. Mentre l'albero ruota, gli aratri spingono il materiale a muoversi radialmente e assialmente, formando rapidamente un flusso di miscelazione circolante. Gli aratri sono realizzati con materiali resistenti all'usura con lunga durata, buona adattabilità ai materiali e assenza di angoli morti per l'accumulo.

Tritatutto ad alta velocità (opzionale)

Posizioni riservate per chopper ad alta velocità sul lato del cilindro, che possono essere installate in base ai requisiti del materiale. I trituratori tagliano e diagglomeratano materiali incrostati, particolarmente adatti per processi di miscelazione con additivi liquidi. Possono atomizzare rapidamente e disperdere uniformemente i liquidi nelle polveri, evitando l'agglomerazione degli additivi e migliorando l'uniformità della miscelazione.

Sistema di trasmissione

L'azionamento principale adotta la connessione diretta motore + riduttore, con elevata efficienza di trasmissione e funzionamento stabile. Dotato di giunti e dispositivi di protezione, è sicuro, affidabile e ha un basso tasso di guasto. La potenza del motore è personalizzata in base al volume dell'apparecchiatura per soddisfare i diversi requisiti di viscosità del materiale e carico di miscelazione.

Configurazioni di scarico e ausiliarie

Sul fondo del cilindro è posizionata una porta di scarico di grande diametro, che può essere dotata di valvola a farfalla/valvola a sfera per uno scarico completo e senza residui. A seconda dei requisiti del processo, i dispositivi di spruzzatura dei liquidi e le strutture di riscaldamento/raffreddamento della camicia possono essere attrezzati per realizzare processi speciali come la spruzzatura durante la miscelazione e la miscelazione a temperatura controllata.

Principio di funzionamento

Quando l'attrezzatura è in funzione, l'albero principale fa ruotare gli aratri. Gli aratri lanciano il materiale lungo la parete del cilindro, formando un flusso radiale e assiale per creare rapidamente un flusso di miscelazione circolante. Allo stesso tempo, quando il materiale passa attraverso i chopper ad alta velocità (se presenti), viene tagliato e disperso per raffinare ulteriormente il materiale ed eliminare gli agglomerati. Sotto la duplice azione della miscelazione per convezione tramite aratri e della dispersione di taglio tramite elicotteri, il materiale può essere miscelato uniformemente in breve tempo e la segregazione non è facile durante la miscelazione, adatta per una miscelazione uniforme di materiali con gravità specifica e dimensioni delle particelle diverse.

Vantaggi

Elevata efficienza di miscelazione: doppia struttura di miscelazione di aratri e trituratori, elevata uniformità di miscelazione, tempi di miscelazione brevi, elevata efficienza di produzione.

Ampia adattabilità: può gestire vari materiali come polvere secca, granuli e miscele solido-liquido, adatti per stabilizzanti calcio-zinco, additivi PVC, malta secca e altri settori.

Facile pulizia e manutenzione: cilindro in acciaio inossidabile lucidato a specchio + chiusino ad apertura rapida, senza angoli morti all'interno, facile da pulire, comodo per il controllo della contaminazione incrociata quando si cambiano i materiali.

Funzionamento stabile e affidabile: forte rigidità strutturale complessiva, sistema di trasmissione stabile, bassa rumorosità e basso tasso di guasto, adatto per la produzione continua a lungo termine.

Elevata personalizzazione: volume, materiale, struttura di riscaldamento/raffreddamento, dispositivo di spruzzatura di liquidi e altre configurazioni possono essere personalizzati in base ai requisiti di processo del cliente per soddisfare diversi scenari di produzione.

Applicazioni

Industria chimica: miscelazione di stabilizzanti calcio-zinco in PVC, additivi plastici, additivi gomma, pigmenti, coloranti e altre polveri.

Industria dei materiali da costruzione: miscelazione di malta secca, mastice in polvere, materiali isolanti termici e altre polveri secche.

Industria alimentare/farmaceutica: miscelazione di livello sanitario di additivi alimentari, condimenti, polveri farmaceutiche, ecc.

Altre industrie: miscelazione e lavorazione di materiali in polvere come pesticidi, mangimi, materie prime ceramiche e materiali refrattari.
