Nel settore della produzione di materiali per batterie al piombo, il solfato di piombo tribasico (TBLS) è un additivo fondamentale e il suo processo di produzione prevede più fasi, tra cui reazione, filtrazione ed essiccazione. Reasonable TBLS Equipment è un sistema di monitoraggio e controllo delle apparecchiature sviluppato appositamente per le linee di produzione TBLS.

Questa ragionevole apparecchiatura TBLS utilizza il software di configurazione industriale Siemens WINCC V7.3SE come piattaforma principale. Comunica con i dispositivi di campo tramite un PLC per realizzare funzioni quali il monitoraggio dello stato della produzione, il controllo della temperatura, il controllo del motore e la registrazione dei dati di produzione.

Essendo una fabbrica cinese, integriamo il controllo delle apparecchiature attraverso un sistema di automazione industriale, consentendo a Reasonable TBLS Equipment di fornire capacità stabili di monitoraggio della produzione all'interno della linea di produzione TBLS, aiutando l'azienda a gestire centralmente lo stato operativo delle apparecchiature critiche.

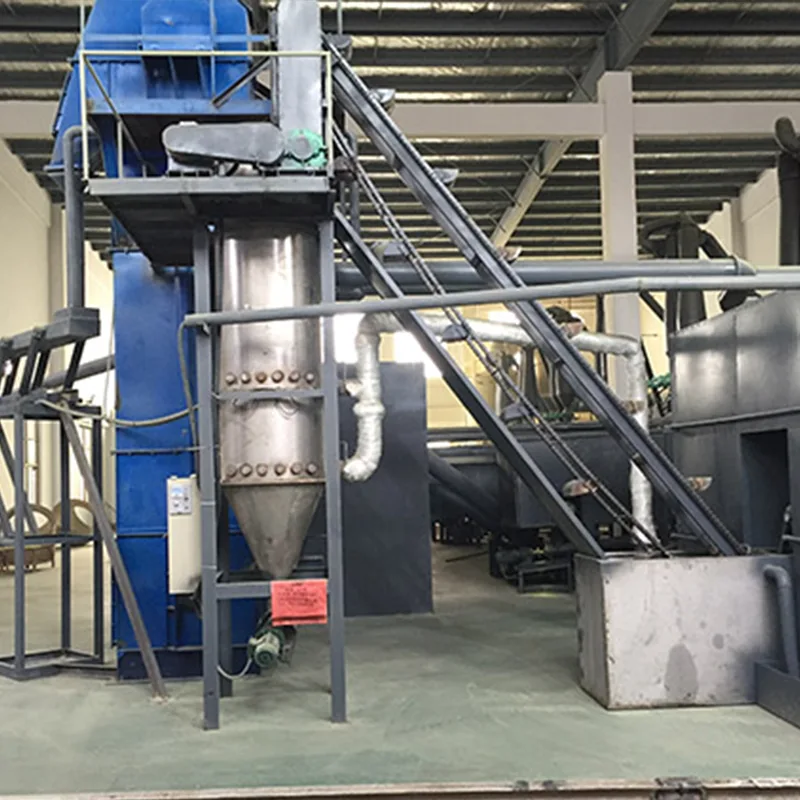

Panoramica del processo della linea di produzione TBLS

Passaggio 1: reazione al liquame

Avviare il reattore con impasto liquido, aggiungere ossido di piombo e acqua nelle proporzioni corrette e mescolare accuratamente. La miscela viene pompata nel recipiente di reazione e, una volta completata la reazione, entra nel recipiente di impregnazione.

Passaggio 2: filtrazione e disidratazione

L'impasto liquido TBLS nel recipiente di impregnazione viene pompato in una filtropressa a piastre e telaio. Dopo circa 1-2 ore di filtrazione si formano le scaglie e l'acqua viene rimossa.

Passaggio 3: asciugatura rapida

Il materiale viene essiccato utilizzando un forno ad aria calda alimentato a gas, un essiccatore flash e un sistema di ventilazione, formando infine un prodotto di solfato di piombo tribasico bianco e polveroso.

Raccolta prodotti

La polvere essiccata viene raccolta tramite Ciclone 1# e Ciclone 2# e quindi confezionata.

Struttura del sistema di controllo

Attrezzatura

Rongsheng Reasonable TBLS Equipment fornisce un'interfaccia di monitoraggio industriale completa, aiutando gli operatori a comprendere lo stato operativo in tempo reale delle apparecchiature di produzione.

Interfaccia di controllo principale

Schermata di benvenuto

Visualizza lo stato della connessione dei sistemi PLC e WINCC, fornendo informazioni di base durante l'avvio del sistema.

Schermata dello stato della produzione

Visualizza lo stato operativo dell'apparecchiatura:

Verde: attrezzatura in funzione

Grigio: attrezzatura ferma

Visualizza anche i principali parametri di produzione:

Temperatura del bollitore di reazione

Temperatura di asciugatura rapida

Temperatura del forno ad aria calda

Corrente del motore del ventilatore

Schermata di impostazione dei parametri

Utilizzato per controllare il funzionamento delle apparecchiature di produzione e le impostazioni dei parametri, tra cui:

Controllo della temperatura

Controllo motorio

Controllo del polso

Controllo avvio/arresto dell'attrezzatura

Funzioni del modulo di controllo

Modulo di monitoraggio della temperatura e della corrente

Quest'area visualizza i dati relativi alla temperatura e alla corrente del motore per ciascuna area di produzione.

Modulo di controllo della temperatura

Ogni dispositivo di riscaldamento ha funzioni di controllo indipendenti, tra cui:

Controllo avvio/arresto

Impostazione della temperatura

Protezione dall'isteresi della temperatura

Ad esempio: temperatura di asciugatura flash impostata su 450°C; Valore limite superiore isteresi 3°C; Valore limite inferiore isteresi 2°C

Il sistema interrompe automaticamente il riscaldamento quando la temperatura supera i 453°C e si riavvia quando la temperatura scende sotto i 448°C.

Modulo di controllo motore

Ogni motore è dotato di pulsanti di avvio e arresto indipendenti e viene visualizzato lo stato di funzionamento dell'apparecchiatura:

Verde: corsa

Rosso: fermato

Controllo del trasportatore a coclea

Il trasportatore a coclea per contenitori di stoccaggio supporta:

Controllo locale

Telecomando

Controllo informatico

Sistema di controllo degli impulsi

Il sistema di controllo degli impulsi in EquipmentRongsheng Reasonable TBLS Equipment viene utilizzato principalmente per il controllo del sistema di rimozione della polvere.

Gli impulsi sono divisi in tre gruppi:

Impulso a 12 vie

Impulso a 3 vie

Impulso a 5 vie

Le impostazioni dei parametri includono:

Intervallo di tempo: in genere 60 secondi

Durata dell'impulso: generalmente 2–3 secondi

Vantaggi tecnici: Controllo dell'automazione industriale

Attraverso l'integrazione dei sistemi PLC e WINCC si ottiene il monitoraggio e il controllo centralizzato delle apparecchiature di produzione.

Monitoraggio dei dati di produzione in tempo reale

EquipmentRongsheng Reasonable TBLS Equipment può registrare la temperatura, la corrente e lo stato operativo dell'apparecchiatura per una comoda gestione della produzione.

Sistema di allarme

In caso di malfunzionamento dell'apparecchiatura, il sistema visualizza le informazioni sull'apparecchiatura corrispondente sull'interfaccia di allarme.

Controllo dell'accesso ai parametri

Il sistema utilizza il controllo dell'accesso con nome utente e password per garantire la sicurezza dei parametri critici di produzione.
